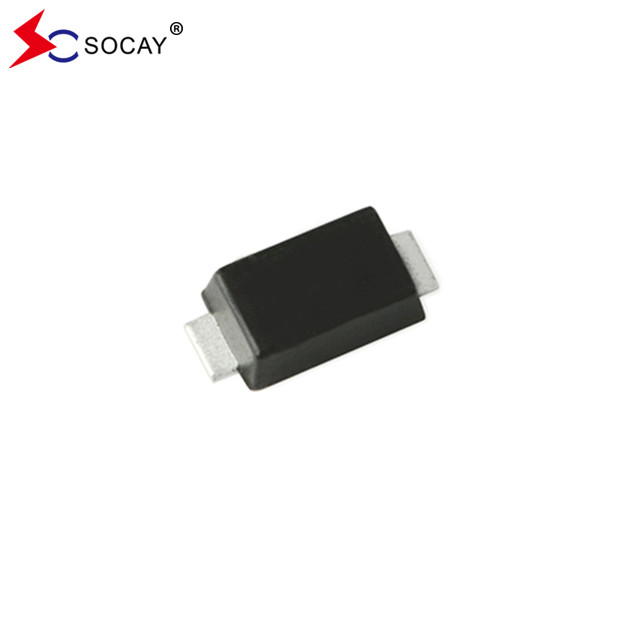

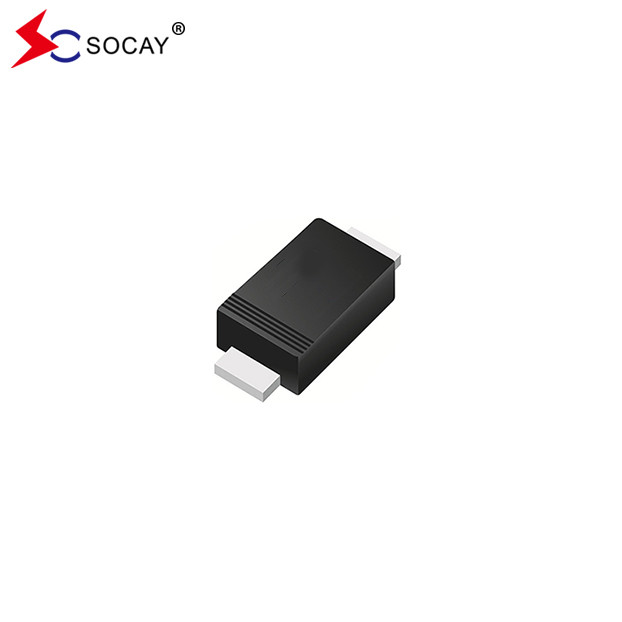

حزمة SOD-123FL مبررات الحاجز Schottky SBD102D1 ~ SBD120D1 20 إلى 200VRRM SBD104D1
محررات حاجز شوتكي SBD102D1~SBD120D1 ورقة بيانات:SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf
خصائص المصلحات الحاجز شوتكي SBD104D1:
المنتج SBD104D1 هو مركب صب أخضر وفقا لمعيار IEC 61249
البيانات الميكانيكية لمصلحات حاجز شوتكي SBD104D1:

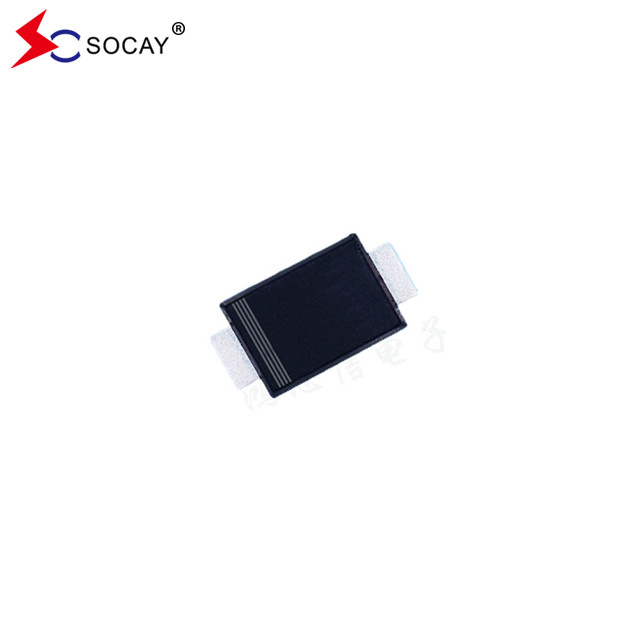

قطبيته: الشريط الملون يدل على نهاية الكاثود
مبررات شوتكي الحاجز SBD104D1 الخصائص الكهربائية والحرارية (Tأ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| معايير SBD104D1 | الرمز | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | الوحدة | ||||
|
SBD104D1 أقصى VRRM |
VRRM | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| الحد الأقصى لـ VRMS | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | V | ||||
| الحد الأقصى لـ VDC | VDC | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| متوسط التيار المصلح IF ((AV)) | IF ((AV) | 1 | أ | ||||||||||
| SBD104D1 RMS التيار الأمامي، D=0.5 | IF ((RMS) | 2 | أ | ||||||||||
| SBD104D1 غير متكرر ذروة التيار الأمامي عند t=8.3ms | إف إس إم | 40 | 30 | أ | |||||||||
| أقصى VF عند IF=1A | VF | 0.55 | 0.7 | 0.8 | 0.85 | V | |||||||
| SBD104D1 تيار تسرب عكسي في VRRM | IR | 30 | μA | ||||||||||
|
SBD104D1 الحرارة النموذجية المقاومة |
(ملاحظة 1) | RθJC | 32 | °C/W | |||||||||
| (ملاحظة 2) | RθJA | 200 | |||||||||||
| تصنيف CJ النموذجي عند VR=0V | سي جي | 155 | 125 | 100 | 85 | pF | |||||||
| SBD104D1 نطاق درجة حرارة نقطة التقاطع والدرجة الحرارية للتخزين | (تي جيه) ، (تي تي جيه) | -55 إلى +150 | °C | ||||||||||
|
ملاحظات:1.تثبيت على FR4 PCB، نحاس من جانب واحد، مع مساحة 100cm2 مساحة الحافظة النحاس. 2.تثبيت على FR4 PCB، النحاس من جانب واحد، وسادة مصغرة. |
|||||||||||||
مبررات شوتكي الحاجز SBD104D1 SOD-123FL مخطط الحزمة (وحدة: بوصة ((ملم))):
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SBD102D1~SBD120D1 | SOD-123FL | 3000 قطعة | لكل 7 "ملفات بلاستيكية |
