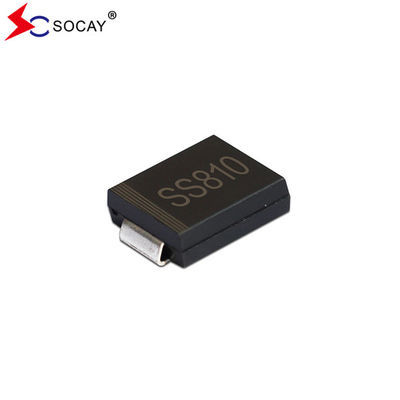

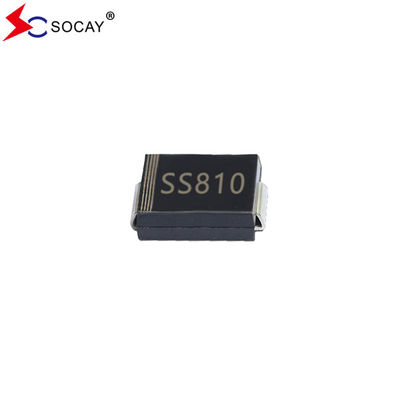

100VRRM سطح جبل شوتكي الديود الحاجز SS810C 70VRMS تشغيل التوتر SMC حزمة
ثنائي الحاجز سكوتكي SS810C DATASHEET:SS810C ((SMC) _v94.1.pdf
ثنائي الحاجز سكوتكي SS810C الخصائص هي كما يلي:
SS810C مركب الصب الأخضر حسب معيار IEC 61249.
ثنائي حاجز شوتكي SS810C بيانات ميكانيكية:
ضوئية حاجز شوتكي SS810C تقريباً، وزنها 0.0082 أونصة، 0.2325 غراماً
متصنيفاتوالخصائص الكهربائية للديود الحاجز Schottky SS810C:
| SS810C القياسات عند درجة حرارة 25 درجة مئوية ما لم يحدد خلاف ذلك. الحمل المقاوم أو المحفز. | ||||
| المعيار SS810C | الرمز | SS810C | وحدة SS810C | |
| ثنائي شوتكي الحاجز Max. | VRRM | 100 | V | |
| ضغط RMS القصوى للديود الحاجز Schottky | VRMS | 70 | V | |
| ثنائي حاجز شوتكي Max. VDC | VDC | 100 | V | |
| ثنائي حاجز شوتكي الحد الأقصى للتيار المتوسط للأمام | IF ((AV) | 8 | أ | |
| ذروة التيار الموجة الأمامية: 8.3ms موجة نصف جانبية واحدة فوق الحمل المسموح به | إف إس إم | 150 | أ | |
| SS810C الجهد الأمامي الأقصى عند 8A | VF | 0.8 | V | |
| الحد الأقصى للتيار العكسي المتردد عند الجهد الوقائي الموحد الموحد | IR | 50 | μA | |
| ثنائي شوتكي الحاجز المقاومة الحرارية النموذجية | (ملاحظة 1) | RθJL | 15 | °C/W |
| (ملاحظة 2) | RθJA | 110 | ||
| SS810C نطاق درجة حرارة نقطة التشغيل والتخزين | (تي جيه) ، (تي تي جيه) | -55 إلى +150 | °C | |
|
الملاحظات: 1. مثبت على بروتوكول PCB FR4 ، نحاس من جانب واحد ، مع مساحة 100 سم2 مساحة الحافظة النحاس. 2مثبت على برنامج بروتوكول حرارة FR4، نحاس من جانب واحد، مساحة صغيرة. |
||||
ثنائي الحاجز سكوتكي SS810C تصنيف و منحنيات الخصائص:
الشكل 1. منحنى خفض درجة حرارة تشغيل الديود الحاجز Schottky SS810C:
الشكل 2، الخصائص النموذجية للأمام
ثنائي حاجز شوتكي SS810C SMC/DO-214AB مخططات الحزمة (وحدة: بوصة ((ملم)):
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS810C | SMC/DO-214AB | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
