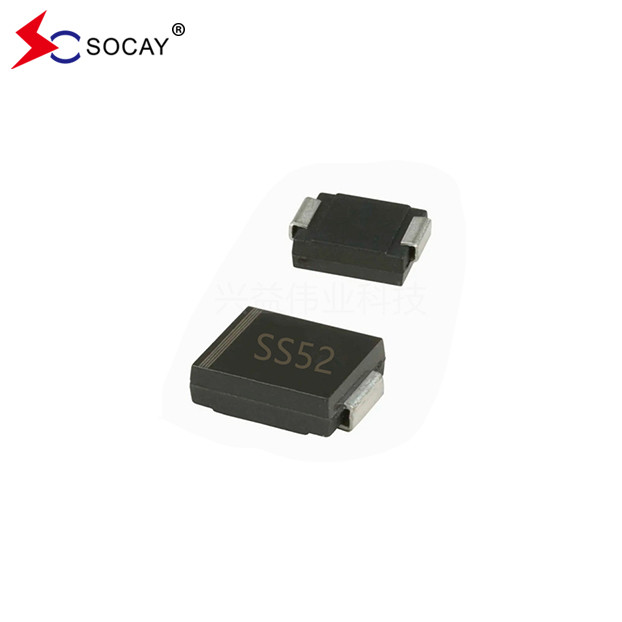

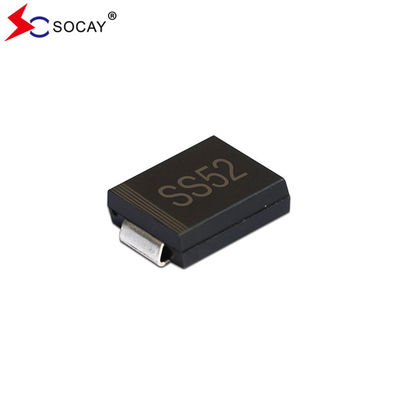

صيانة الحاجز على سطح الجبل SS52C ~ SS520C 20VRRM DO-214AB الحزمة
مبررات شوتكي للحواجز SS52C ~ SS520C ورقة بيانات:(SS52C_SS520C)) (SMC) (v2311)1.pdf
مبررات شوتكي الحاجز SS52C ~ SS520C الخصائص:
مركب الصب الخضراء للمنتج وفقًا لمعيار IEC 61249.
فيما يلي بيانات ميكانيكية:
مُصححات الحاجز (شوتكي) (SS52C~SS520C) تقريبًا الوزن: 0.0082 أونصة، 0.2325 غرام
متصنيفاتوالخصائص الكهربائية لمصلحات حاجز شوتكي SS52C ~ SS520C:
| القياسات عند درجة حرارة 25 درجة مئوية، ما لم يتم تحديد خلاف ذلك. الحمل المقاوم أو الحثي. | ||||||||||||
| المعلم SS52C ~ SS520C | الرمز | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | الوحدة | |
| أقصى درجة من الجهد العكسي القصوى المتكررة VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| SS52C ~ SS520C أقصى جهد RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| SS52C ~ SS520C أقصى جهد حجب متردد | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| أقصى IF ((AV) عند TL = 75 °C | IF ((AV) | 5 | أ | |||||||||
| SS52C ~ SS520C IFSM: 8.3ms موجة نصف جانبية واحدة متداخلة على الحمل المسموح به | إف إس إم | 100 | أ | |||||||||
| الجهد الأمامي عند 5A (ملاحظة 1) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
| الحد الأقصى لـ IR عند الجهد الوقائي المباشر المسموح به | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 10 | ||||||||||
|
المقاومة الحرارية النموذجية SS52C ~ SS520C (ملاحظة 2) |
RθJL | 17 | °C/W | |||||||||
| RθJA | 55 | |||||||||||
| نطاق درجة حرارة SS52C ~ SS520C في نقطة التقاطع | (تي جيه) | -55 إلى +125 | -55 إلى +150 | -65 إلى +175 | °C | |||||||
| نطاق درجة حرارة التخزين SS52C ~ SS520C | TSTG | -55 إلى +150 | -65 إلى +175 | °C | ||||||||
|
ملاحظات:1اختبار النبضات SS52C ~ SS520C مع PW = 300μsec ، دورة العمل 1 ٪. 2. SS52C ~ SS520C مثبت على لوحة الكمبيوتر مع 14mm2 (0.013mm سميكة) مساحات مساحات النحاس. |
||||||||||||
محررات حاجز شوتكي SS52C ~ SS520C الدرجة والمنحنيات المميزة:
الشكل 1، محررات حاجز شوتكي SS52C ~ SS520C منحنى تخفيض التيار الأمامي:
الشكل 2: SS52C ~ SS520C الحد الأقصى للتيار غير المتكرر:
مبررات شوتكي للحاجز SS52C ~ SS520C مخططات الحزمة (وحدة: بوصة ((ملم)):
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS52C ~ SS520C | SMC/DO-214AB | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
