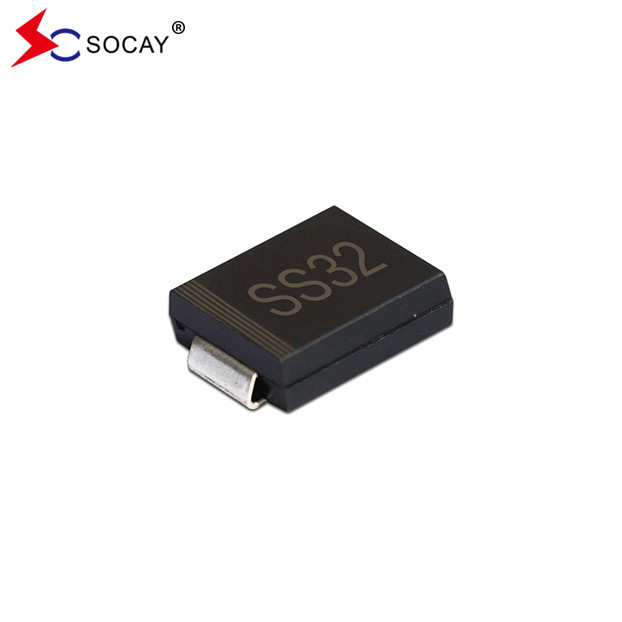

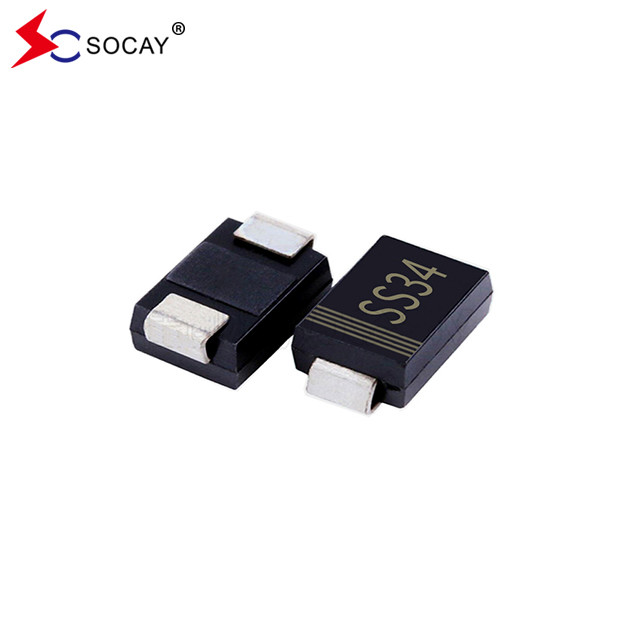

SS34C ثنائي حاجز شوتكي 40VRRM 20VRRM SMC حزمة مبررات حاجز شوتكي
SS34C ضوئية شوتكي الحاجز DATASHEET:SS32C_SS320C ((SMC) _v2311.1.pdf
SS34C ديود شوتكي الحاجز خصائص:
مركب صب الأخضر حسب معيار IEC 61249
فيما يلي بيانات ميكانيكية SS34C Schottky Barrier Diode:
الوزن: 0.0082 أوقية، 0.2325 غراماً
مالحد الأقصى للتصنيفاتوEالخصائص الكهربائية للديود الحاجز SS34C Schottky
| القياسات عند درجة حرارة 25 درجة مئوية، ما لم يتم تحديد خلاف ذلك. الحمل المقاوم أو الحثي. | ||||||||||||
| المعلم | الرمز | SS32C | SS33C | SS34C | SS35C | SS36C | SS38C | SS310C | SS315C | SS320C | الوحدة | |
| أقصى حد متكرر للكهرباء العكسية | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| الديود أقصى فولتاج RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| أقصى فولتاج حجب للديود DC | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| الحد الأقصى لمتوسط التيار الأمامي للديود | IF ((AV) | 3 | أ | |||||||||
| ذروة التيار الموجة الأمامية: 8.3ms موجة نصف جانبية واحدة فوق الحمل المسموح به | إف إس إم | 100 | أ | |||||||||
| الجهد الأمامي القصوى عند 3A (ملاحظة 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | ||||||
| الحد الأقصى للتيار العكسي المتردد عند الجهد الوقائي الموحد الموحد | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 2 | 1 | |||||||||
| المقاومة الحرارية النموذجية للديود | (ملاحظة 2) | RθJL | 15 | °C/W | ||||||||
| (ملاحظة 3) | RθJA | 110 | ||||||||||
| نطاق درجة حرارة نقطة التقاطع | (تي جيه) | -55 إلى +125 | -55 إلى +150 | -65 إلى +175 | °C | |||||||
| نطاق درجة حرارة تخزين الديود | TSTG | -55 إلى +150 | -65 إلى +175 | °C | ||||||||
|
ملاحظات:1اختبار النبض مع PW = 300μsec، دورة العمل 1٪. 2مثبت على برنامج PCB FR4 ، نحاس من جانب واحد ، مع مساحة 100 سم مربع مساحة الحاوية النحاسية. 3مثبت على برنامج بروتوكول حرارة FR4، نحاس من جانب واحد، مساحة صغيرة. |
||||||||||||
SS34C تصنيف ثنائي الديود الحاجز Schottky و منحنيات الخصائص:
الشكل 1، الخصائص النموذجية للأمام:
الشكل 2: منحنى تخفيض درجة حرارة التشغيل
SS34C ثنائي الحاجز Schottky SMC/DO-214AB مخططات الحزمة (وحدة: بوصة ((ملم)):
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS32C SS34C | SMC/DO-214AB | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
