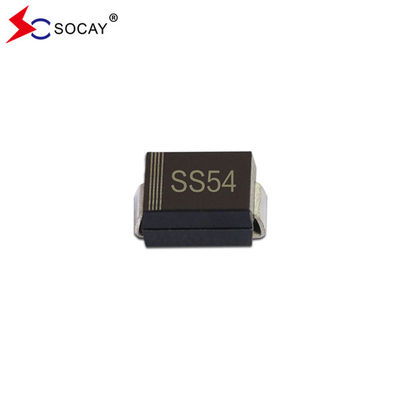

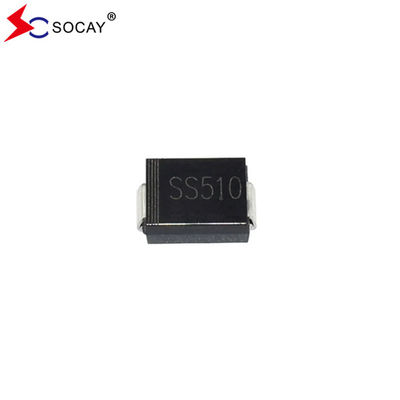

VRRM 40V SS54B مشقّي الحاجز Schottky 0.55V التوتر الأمامي Schottky Diode
محررات حاجز شوتكي ورقة بيانات:(إس إس 52 بي) (إس إس 520 بي) (إس إس 520 بي) (إس إس 520 بي) (إس إس 520 بي)1.pdf
VRRM 40V SS54B خصائص شوتكي:
بيانات VRRM 40V SS54B Schottky الميكانيكية هي كما يلي:
تقريباً، الوزن: 0.1 غرام / 0.0034 أونصة
الخصائص الكهربائية والحرارية لمصلحات حاجز شوتكي SS52B:
| المعلم | الرمز | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | الوحدة | |
| القيمة القصوى لـ VRRM | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| محرّكات حاجز شوتكي Max. RMS Voltage | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
| أقصى فولتاج حجب متردد | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| الحد الأقصى، متوسط التيار الأمامي | IF ((AV) | 5.0 | أ | ||||||||
|
ذروة التيار الأمامي8.3 ثانية نصف موجة الجانبية المفردة متداخلة على الحمل الاسمي (طريقة JEDEC)
|
إف إس إم | 100 | أ | ||||||||
| محررات الحاجز Schottky Max VF عند 5 A | VF | 0.55 | 0.70 | 0.85 | V | ||||||
|
الحد الأقصى لـ IR عند الجهد العكسي المباشر المسموح به |
Ta=25°C | IR |
1.0 50 |
0.3 25 |
mA | ||||||
| Ta=100°C | |||||||||||
| نوع: سعة التقاطع ((1) | Cj | 500 | 300 | pF | |||||||
| نوع المقاومة الحرارية (2) | RθJA | 50 | °C/W | ||||||||
| نطاق درجة حرارة نقطة التقاطع | (تي جيه) | -55 إلى +150 | °C | ||||||||
| نطاق درجة حرارة التخزين | TSTG | -55 إلى +150 | °C | ||||||||
|
ملاحظات:1تم قياسه عند 1 ميغا هرتز وطبقت على الجهد العكسي 4 فولت متزامن 2وحدة تحديد المواقع (PCB) مثبتة بمساحات مساحة 2.0" x 2.0" (5 x 5 سم) من النحاس
|
|||||||||||
محررات حاجز شوتكي SS52B منحنيات التصنيف والخصائص:
الشكل 1. SS52B منحنى تخفيض التيار الأمامي:
الشكل 2 SS52B نموذجيعكس الخصائصs:
مقوّلات الحاجز Schottky SS52B SMB أبعاد الحزمة:
حزمة مصنوعة من البلاستيك مثبتة على السطح؛ 2 خيوط
| الرمز | ملم | ميل | ||
| دقيقة | ماكس. | دقيقة | ماكس. | |
| أ | 2.13 | 2.46 | 84 | 97 |
| E | 4.06 | 4.70 | 160 | 185 |
| د | 3.3 | 3.94 | 130 | 155 |
| E1 | 5.08 | 5.59 | 200 | 220 |
| A1 | 0.05 | 0.20 | 2.0 | 7.9 |
| (ل) | 0.8 | 1.5 | 32 | 59 |
| ج | 0.152 | 0.305 | 6 | 12 |
| ب | 1.9 | 2.2 | 75 | 87 |
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية |
| SS52B ~ SS520B | الشركات الصغيرة والمتوسطة | 3000 قطعة |
