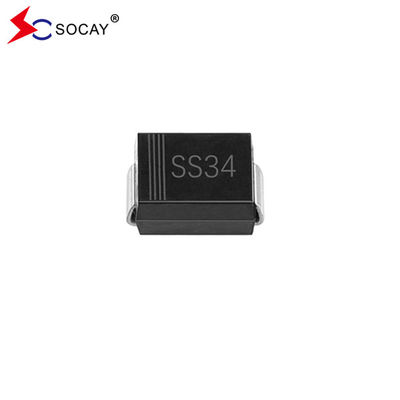

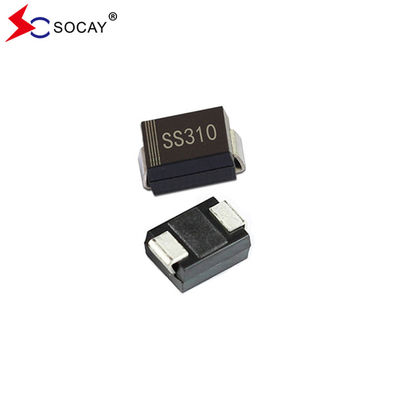

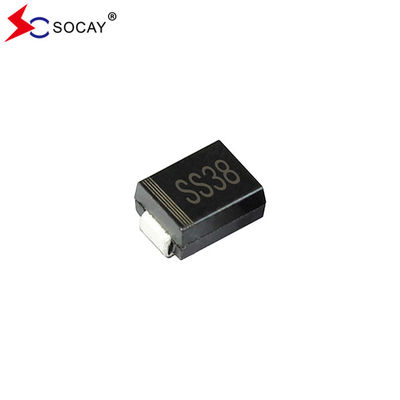

SOCAY SMB حزمة Schottky Diode SS310B SS34B SS38B 3A متوسط التيار الأمامي
شفرة بيانات الديودات:SS32B ~ SS320B ((SMB) _ v93.1.pdf
خصائص ثنائي سكوتكي SS310B:
مركب صب الأخضر حسب معيار IEC 61249
بيانات الميكانيكية لديود شوتكي SS310B هي كما هو موضح أدناه:
الوزن التقريبي: 0.0032 أوقية، 0.092 غراماً.
الخصائص الكهربائية والحرارية للديود الحاجز سكوتكي SS32B:
| المعلم | الرمز | SS34B | SS38B | SS310B | الوحدة | ||||||||
| دايودي سكوتكي ماكس VRRM | VRRM | 40 | 80 | 100 | V | ||||||||
| دايوديو شوتكي ماكس | VRMS | 28 | 56 | 70 | V | ||||||||
| الحد الأقصى لـ VDC | VDC | 40 | 80 | 100 | V | ||||||||
| الحد الأقصى متوسط IF ((AV)) | IF ((AV) | 3 | أ | ||||||||||
| IFSM: 8.3ms موجة نصف جانبية واحدة متداخلة على الحمل المسموح به | إف إس إم | 80 | أ | ||||||||||
| ثنائي شوتكي Max. VF عند 3A (ملاحظة 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| الحد الأقصى للتيار المباشر العكسي عند الجهد الوقائي المباشر المسموح به | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| مقاومة حرارية نموذجية لديود شوتكي | (ملاحظة 2) | RθJA | 135 | °C/W | |||||||||
| (ملاحظة 3) | RθJL | 23 | |||||||||||
| نطاق درجة حرارة نقطة التقاطع والنطاق الحراري للتخزين |
(تي جيه) TSTG |
-55 إلى +125 | -55 إلى +150 | -65 إلى +175 | °C | ||||||||
|
ملاحظات:1اختبار النبضات مع PW = 300μsec، 2% دورة العمل. 2.تثبيت على FR4 PCB، النحاس من جانب واحد، وسادة مصغرة. 3.تثبيت على FR4 PCB، نحاس من جانب واحد، مع مساحة 100cm2 مساحة الحافظة النحاس. |
|||||||||||||
ثنائي سكوتكي SS310B تقييم و منحنيات الخصائص:
الشكل 1. SS310B منحنى تخفيض التيار الأمامي:
الشكل 2: نموذجيعكس الخصائص:
أبعاد حزمة SMB لديود Schottky SS310B:
(وحدة: بوصة))
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS310B | SMB/DO-214AA | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
