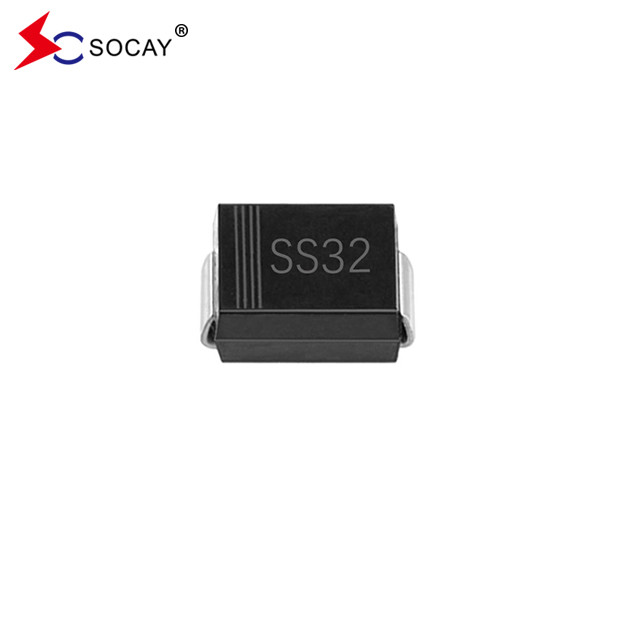

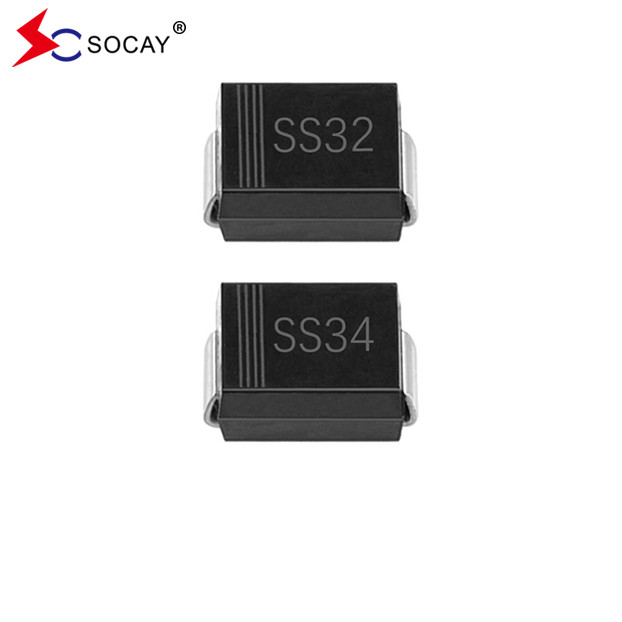

20VRRM شوتكي الديود الحاجز SS32B سطح جبل VRMS 14 فولت SMB حزمة
ثنائي شوتكي الحاجز ورقة بيانات:SS32B ~ SS320B ((SMB) _ v93.1.pdf
خصائص الديود الحاجز شوتكي SS32B:
مركب صبها الأخضر حسب معيار IEC 61249.
البيانات الميكانيكية للديود الحاجز Schottky SS32B:
ضوئية حاجز شوتكي تقريباً، وزنها 0.0032 أونصة، 0.092 غراماً
الخصائص الكهربائية والحرارية للديود الحاجز سكوتكي SS32B:
| المعلم | الرمز | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | الوحدة | ||
| ثنائي حاجز شوتكي ماكس VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| ثنائي حاجز شوتكي أقصى فولتاج RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | ||
| الحد الأقصى لـ VDC | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| ثنائي حاجز شوتكي ماكس متوسط التيار الأمامي | IF ((AV) | 3 | أ | ||||||||||
| ذروة التيار الموجة الأمامية: 8.3ms موجة نصف جانبية واحدة فوق الحمل المسموح به | إف إس إم | 80 | أ | ||||||||||
| الحد الأقصى لـ VF عند 3A (ملاحظة 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| الحد الأقصى للتيار العكسي المتردد عند الجهد الوقائي الموحد الموحد | TJ=25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| ثنائي شوتكي الحاجز المقاومة الحرارية النموذجية | (ملاحظة 2) | RθJA | 135 | °C/W | |||||||||
| (ملاحظة 3) | RθJL | 23 | |||||||||||
| نطاق درجة حرارة نقطة التقاطع وتخزين |
(تي جيه) TSTG |
-55 إلى +125 | -55 إلى +150 | -65 إلى +175 | °C | ||||||||
|
ملاحظات:1اختبار النبضات مع PW = 300μsec، 2% دورة العمل. 2.تثبيت على FR4 PCB، النحاس من جانب واحد، وسادة مصغرة. 3.تثبيت على FR4 PCB، نحاس من جانب واحد، مع مساحة 100cm2 مساحة الحافظة النحاس. |
|||||||||||||
منحنيات القياس والخصائص للديود الحاجز سكوتكي SS32B:
التين1الخصائص النموذجية للأمام:
الشكل 2: الخصائص العكسية النموذجية:
DO-214AA أبعاد الحزمة للديود الحاجز Schottky SS32B:
(وحدة: بوصة))
معلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS32B ~ SS320B | SMB/DO-214AA | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
