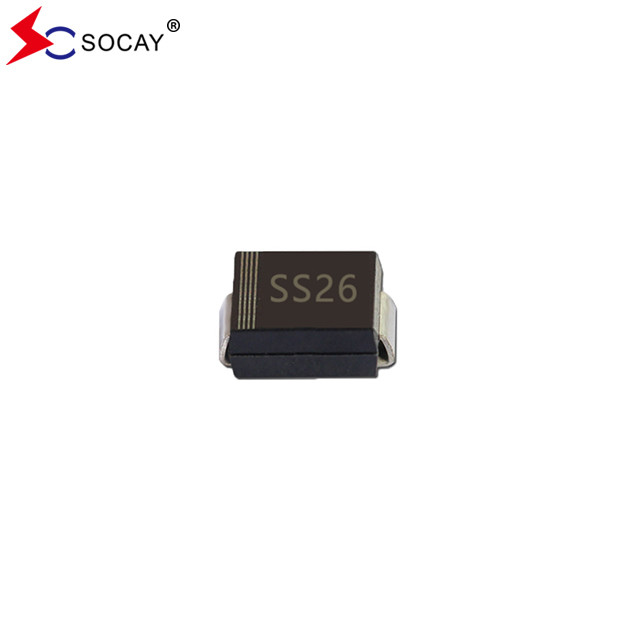

SOCAY 60VRRM شوتكي ديود SS26B سطح جبل شوتكي حاجز المصلحات
شفرة بيانات الديودات:(إس إس 22 بي) (إس إس 220 بي) (إس إس 220 بي) (إس إم بي)1.pdf
ديود شوتكي SS26B الخصائص
SS26B مركب الصب الأخضر وفقًا لمعيار IEC 61249
البيانات الميكانيكية لديود شوتكي SS26B:
الوزن التقريبي: 0.092 جرام
ديود شوتكي SS26B الخصائص الكهربائية والحرارية (Tأ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| المعلم | الرمز | SS26B | الوحدة | |
| الجهد العكسي للقمة المتكررة | VRRM | 60 | V | |
| دايوديو شوتكي ماكس | VRMS | 42 | V | |
| دايوديو شوتكي ماكس. التيار المباشر للجهد الوقائي | VDC | 60 | V | |
| الحد الأقصى لمتوسط التيار المستقيم للأمام | IF ((AV) | 2 | أ | |
| ذروة التيار الموجة الأمامية: 8.3ms موجة نصف جانبية واحدة فوق الحمل المسموح به | إف إس إم | 50 | أ | |
| الجهد الأمامي الأقصى لديود شوتكي عند 2A لكل ديود (ملاحظة 1) | VF | 0.7 | V | |
| دايوديود شوتكي الحد الأقصى للتيار العكسي المتردد عند الجهد الوقائي المتردد المسموح به | TJ=25°C | IR | 0.09 | mA |
| TJ=100°C | 20 | |||
| مقاومة حرارية نموذجية لديود شوتكي | RθJL | 12 | °C/W | |
| نطاق درجة حرارة نقطة التقاطع والنطاق الحراري للتخزين |
(تي جيه) TSTG |
-55 إلى +150 | °C | |
ديود سكوتكي SS26B تصنيف و منحنيات الخصائص:
التين1الخصائص النموذجية للأمام:
التين2. منحنى تخفيض درجة حرارة التشغيل:
أبعاد حزمة SMB لديود Schottky SS26B:
(وحدة: بوصة))
معلومات التعبئة والتغليف لـ Schottky Diode SS26B:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS26B | SMB/DO-214AA | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
