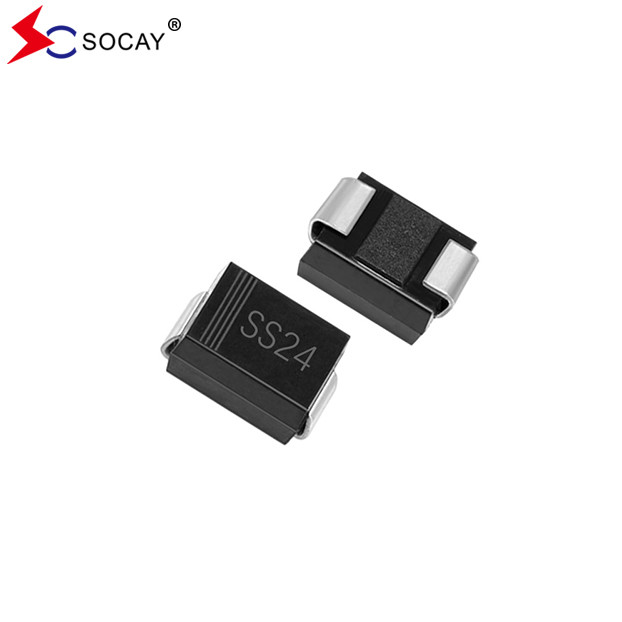

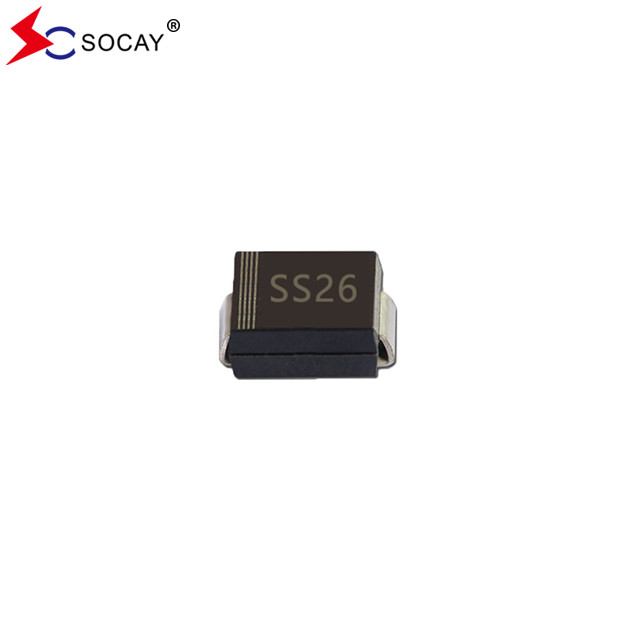

SMD Schottky المصلحات الحاجز 20 ~ 200VRRM DO-214AA ((SMB) حزمة SS24B 40VRRM
محرّكات حاجز شوتكيورقة بيانات:(إس إس 22 بي) (إس إس 220 بي) (إس إس 220 بي) (إس إم بي)1.pdf
محرّكات حاجز شوتكي SS24B:
مركب صب الأخضر حسب معيار IEC 61249
صيانة حاجز شوتكي SS24B بيانات ميكانيكية:
تقريباً، الوزن: 0.0032 أونصة، 0.092 جرام.
مبررات شوتكي الحاجز SS24B الخصائص الكهربائية والحرارية(تأ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| المعلم | الرمز | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | الوحدة | |
| الجهد العكسي القصوى المتكررة | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| حد أقصى لجهد RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| حد أقصى لجهد حجب التيار المباشر | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| الحد الأقصى لمتوسط التيار المستقيم للأمام | IF ((AV) | 2 | أ | |||||||||
| ذروة التيار الموجة الأمامية: 8.3ms موجة نصف جانبية واحدة فوق الحمل المسموح به | إف إس إم | 50 | أ | |||||||||
| أقصى فولتاج للأمام عند 2A لكل ثنائي (ملاحظة 1) | VF | 0.5 | 0.7 | 0.8 | 0.9 | V | ||||||
| الحد الأقصى للتيار العكسي المتردد عند الجهد الوقائي الموحد الموحد | TJ=25°C | IR | 0.09 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 1 | ||||||||||
| المقاومة الحرارية النموذجية | RθJL | 12 | °C/W | |||||||||
| نطاق درجة حرارة نقطة التقاطع وتخزين |
(تي جيه) TSTG |
-55 إلى +150 | -55 إلى +175 | °C | ||||||||
|
ملاحظات:1اختبار النبض مع PW = 300μsec، دورة العمل 1٪. 2مثبت على لوحة الكمبيوتر مع مساحات 8 ملم مربع (0.013 ملم سميكة) من النحاس. |
||||||||||||
محررات الحاجز Schottky SS24B التصنيف ومنحنيات مميزة:
التين1.منحنى تخفيض التيار الأمامي:
التين2. خصائص عكسية نموذجية:
محررات الحاجز Schottky SS24B الأبعاد / SMB / DO-214AA مخططات الحزمة (وحدة: بوصة ((ملم)):
المصلحات الحاجز شوتكي SS24B معلومات عن التعبئة:
| رقم الجزء | حزمة المكونات | كمية | خيار التعبئة |
| SS22B ~ SS220B | SMB/DO-214AA | 3000 قطعة | لكل ريل بلاستيكي 13 " |
| 800 PCS | لكل 7 "ملفات بلاستيكية |
