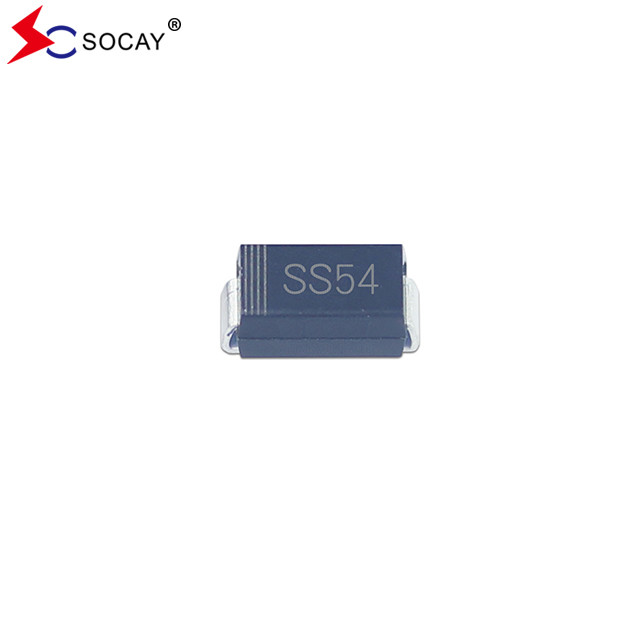

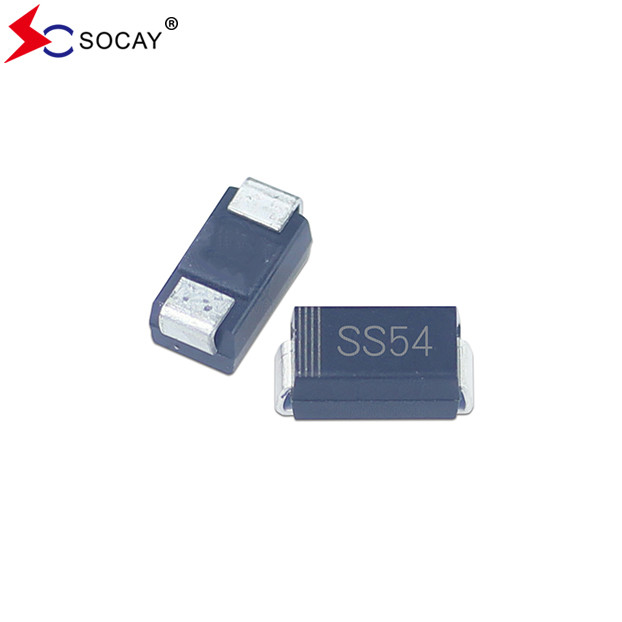

SS54A 40VRRM SBD سطح جبل Schottky محركات الحاجز DO-214AC ((SMA) حزمة
محرّكات حاجز شوتكيورقة بيانات:SS54A~SS520A ((SMA)_v2307.1.pdf
مبررات حاجز شوتكي SS54A خصائص:
صيانة حاجز شوتكي SS54A بيانات ميكانيكية:
تقريباً، الوزن: 60 ملغ
مبررات الحاجز Schottky SS54A Max. التصنيفات والخصائص الحرارية:
| مقياسات المصلحات الحاجز Schottky عند درجة حرارة 25 درجة الحرارة المتحركة ما لم يحدد خلاف ذلك. مرحلة واحدة، نصف موجة، 60 هرتز المقاومة أو الحمل التشجيعي،للحمل السعة، تخفيض بنسبة 20٪. | ||||||||
| المعلم | الرمز | SS54A | SS56A | SS510A | SS515A | SS520A | الوحدة | |
| المصلحات أقصى ذروة عكسية متكررة | VRRM | 40 | 60 | 100 | 150 | 200 | V | |
| المصلحات أقصى فولتاج RMS | VRMS | 28 | 42 | 70 | 105 | 140 | V | |
| المصلحات أقصى فولتاج حجب متردد | VDC | 40 | 60 | 100 | 150 | 200 | V | |
| الحد الأقصى لمتوسط التيار الأمامي | IF ((AV) | 5.0 | أ | |||||
|
المصلحون ذروة التيار الأمامي8.3 ثانية نصف موجة الجانبية المفردة متداخلة على الحمل الاسمي (طريقة JEDEC)
|
إف إس إم | 150 | أ | |||||
| المصلحات أقصى فولتة فورية إلى الأمام عند 5 A | VF | 0.55 | 0.70 | 0.85 | V | |||
|
الحد الأقصى للتيار العكسي المتردد عند الجهد العكسي المباشر المسموح به |
Ta=25°C | IR |
1.0 50 |
mA | ||||
| Ta=100°C | ||||||||
| المصلحات السعة النموذجية للزاوية ((1) | Cj | 500 | 300 | pF | ||||
| المقاومة الحرارية النموذجية (((2) | RθJA | 60 | °C/W | |||||
| نطاق درجة حرارة نقطة التقاطع | (تي جيه) | -55 إلى +150 | °C | |||||
| مجموعة درجات حرارة التصحيح | TSTG | -55 إلى +150 | °C | |||||
|
ملاحظات: 1.يتم قياسه عند 1MHz ويتم تطبيق فولتاج عكسي من 4 فولت DC. 2وحدة تحديد المواقع (PCB) مثبتة بمساحات مساحة 2.0" x 2.0" (5 x 5 سم) من النحاس |
||||||||
محررات الحاجز شوتكي SS54A الأبعاد:
مبررات الحاجز Schottky SS54Aمعلومات عن العبوة:
| رقم الجزء | حزمة المكونات | كمية |
| SS54A ~ SS520A | DO-214AC ((SMA) | 5000 قطعة |
تحذير لمصلحات حاجز شوتكي:
