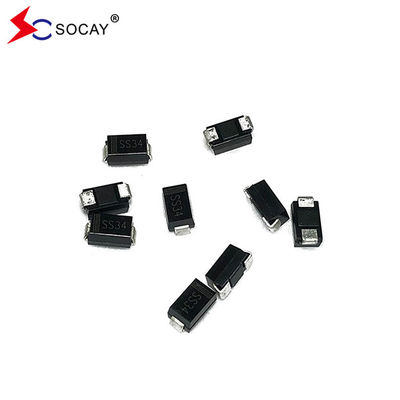

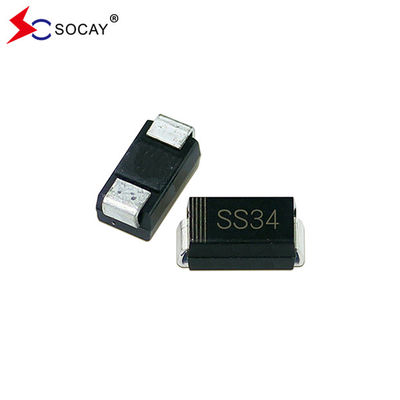

40VRRM SBD دايويد شوتكي SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC
ثنائي شوتكي SBDورقة بيانات:SS32A~SS320A ((SMA)_v2205.1.pdf
40VRRM ديود شوتكي SS34A الخصائص:
مكونات مطابقة لـ RoHS 2002/95/EC و WEEE 2002/96/EC
40VRRM ديود شوتكي SS34A البيانات الميكانيكية:
قطبية ثنائي سكوتكي: يشير الشريط الملون إلى نهاية الكاثود
الوزن: 0.07 جرام
ثنائي سكوتكي SS34A المواصفات والخصائص الرئيسية:
| ثنائي شوتكي IF ((AV) |
3.0A |
| ثنائي شوتكي VRRM |
20 فولت إلى 200 فولت |
| SS34A IFSM |
100A |
| ثنائي شوتكي VF |
0.45 فولت، 0.55 فولت، 0.70 فولت، 0.85 فولت0.95 فولت |
| T-ماكس. | 125 درجة مئوية |
ثنائي شوتكي SS34A Max. القيم والخصائص الحرارية:
|
المواصفات عند درجة حرارة 25 درجة مئوية، ما لم يتم تحديد خلاف ذلك. نصف موجة مرحلة واحدة 60 هرتز،حمل مقاوم أو محفز،لتحويل التيار الحالي للحمل الكهربائي بنسبة 20٪. |
||||||||||||
| المعلم | الرمز | SS32A | SS33A | SS34A | SS35A | SS36A | SS38A | SS310A | SS315A | SS320A | الوحدة | |
|
الحد الأقصى للقمة المتكررة الجهد العكسي |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| أقصى جهد RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
|
أقصى مستوى من التيار المتردد الجهد الوقائي |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
|
الحد الأقصى للمتوسط إلى الأمام التيار المعدل
|
(إي) | 3.0 | أ | |||||||||
|
ذروة التيار الأمامي 8.3ms نصف موجة سينوسية واحدة تتداخل مع الحمل الاسمي (طريقة JEDEC) |
إف إس إم |
100 | أ | |||||||||
|
الحد الأقصى للوقت الفوري الجهد الأمامي عند 3.0A |
VF | 0.45 | 0.55 | 0.70 | 0.85 | 0.95 | V | |||||
|
أقصى مستوى من التيار المتردد التيار العكسي عند الجهد القياسي لوقف التيار المتردد |
TA=25°C | IR | 0.5 | 0.2 | mA | |||||||
| TA=100°C | 20 | 10 | 2 | |||||||||
| سعة التقاطع النموذجية1 | سي جي | 500.0 | 300.0 | pF | ||||||||
| المقاومة الحرارية النموذجية | RθJA | 88.0 | °C/W | |||||||||
| نطاق درجة حرارة التقاطع | (تي جيه) | -65 إلى +125 | -65 إلى +150 | °C | ||||||||
| نطاق درجة حرارة التخزين | TSTG | -65 إلى +150 | °C | |||||||||
|
الملاحظة: 1 يتم قياسه عند 1 ميغاهرتز ويتم تطبيق فولتاج عكسي بقوة 4.0 فولت DC. 2 مثبت على مساحات مساحة 0.2" × 0.2" (5.0 ملم × 5.0 ملم) من النحاس. |
||||||||||||
ثنائي سكوتكي SS34A الأبعاد:
ضوء شوتكي SS34A
