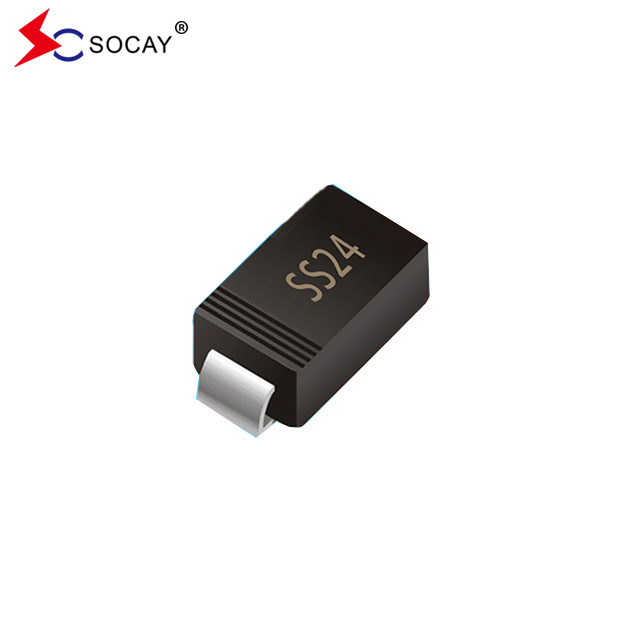

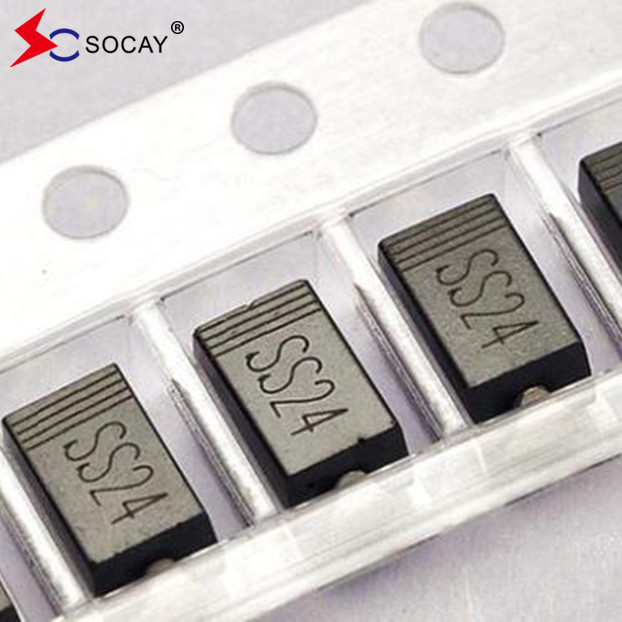

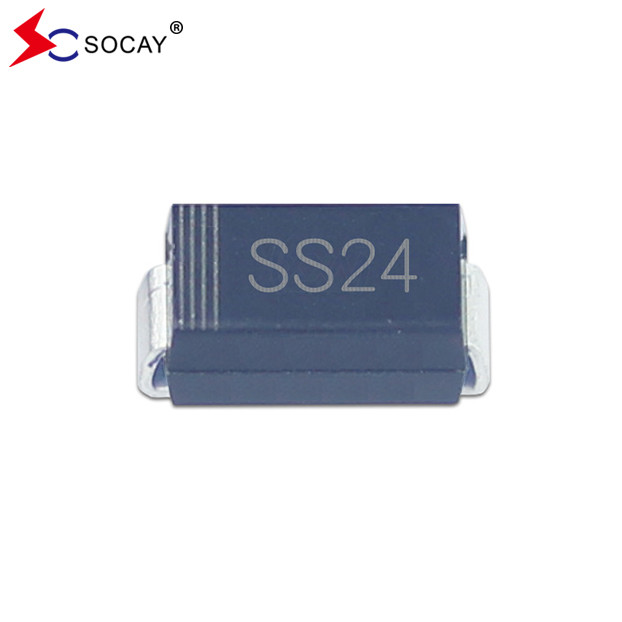

SMA حزمة Schottky المصلح SS24A Schottky ثنائي الحاجز VRRM 40V 2A التيار المصلح إلى الأمام
ورقة بيانات الـ SBD:SS22A~SS220A ((SMA)_v2211.1.pdf
ميزة تمييزية لمصلح شوتكي SS24A:
لحام درجة حرارة عالية: 260 درجة مئوية / 10 ثوان في المحطات
المصلح Schottky SS24A البيانات الميكانيكية:
قطبية المصلح Schottky: يشير نطاق الليزر إلى نهاية الكاثود
مُصلح شوتكي SS24A القيم والخصائص الرئيسية:
| مبرر شوتكي IF ((AV) |
2.0A |
| مُصلح شوتكي VRRM |
20 فولت إلى 200 فولت |
| SS24A IFSM |
50A |
| مصلح شوتكي SS24A VF |
050 فولت، 0.55 فولت، 0.70 فولت، 0.85 فولت0.95 فولت |
| T-ماكس. | 125 درجة مئوية |
مبرر شوتكي SS24A Max. القيم والخصائص الحرارية:
| البنود | الرمز | (إس إس)22أ | (إس إس)23أ | (إس إس)24أ | (إس إس)25أ | (إس إس)26أ | (إس إس)28أ | (إس إس)210أ | (إس إس)215أ | (إس إس)220أ | الوحدة |
|
مصلح شوتكي القمة المتكررة القصوى الجهد العكسي |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| مكيف Schottky أقصى فولتاج RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
أقصى مستوى من التيار المتردد الجهد الوقائي |
Vالعاصمة | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
الحد الأقصى للمتوسط إلى الأمام التيار المعدل
|
أناF(AV) | 2 | أ | ||||||||
|
ذروة التيار الأمامي 8.3ms نصف موجة سينوسية واحدة تتداخل مع الحمل الاسمي |
أناFSM |
50 | أ | ||||||||
|
معدل تغيير الجهد (مقياس VR) |
dv/dt | 10000 | V/μs | ||||||||
|
المقاومة الحرارية من التقاطع إلى الرصاص(1) |
RθJL | 35 | °C/W | ||||||||
|
نقطة التقاطع التشغيلية والتخزين نطاق الحرارة |
Tج..STG | 65 إلى +125 | °C | ||||||||
| الملاحظة 1: مثبتة على PCB مع مساحات مساحة 0.2 × 0.2 ′′ (5.0 × 5.0 ملم) من النحاس. | |||||||||||
SBD SS24A الخصائص الكهربائية (T)أ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| البنود | ظروف الاختبار | الرمز | SS22A |
(إس إس 23 إيه) SS24A |
(إس إس 25 إيه) SS26A |
(إس إس 28 إيه) SS210A |
(إس إس 215 أ) SS220A |
الوحدة | |
| الجهد المباشر الفوري | IF=2.0A ((2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| التيار العكسي | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| الملاحظة 2: اختبار النبض: عرض النبض 300μs، دورة العمل بنسبة 1٪. | |||||||||
مقوّم شوتكي SS24A الأبعاد:
جهاز تصحيح شوتكي SS24A
الحد الأقصى لمتوسط التيار المستقيم للأمام: الحالة الأسوأ للتيار لا تتجاوز 80٪.
ذروة التيار الأمامي المتزايد 8.3ms موجة نصف سينية واحدة فوق الحمل المسموح به: يحدد هذا التصنيف ذروة التيار غير المتكررة. يتم تطبيقه فقط في حالة تشغيل غير طبيعي ،والتي العامة خلال عمر الجهاز.
درجة حرارة التقاطع التشغيلي: تخفيض هذه القيمة عند استخدام الجهاز لضمان موثوقية عالية. نوصي باستخدام الجهاز عند Tجتحت 100 درجة مئوية
