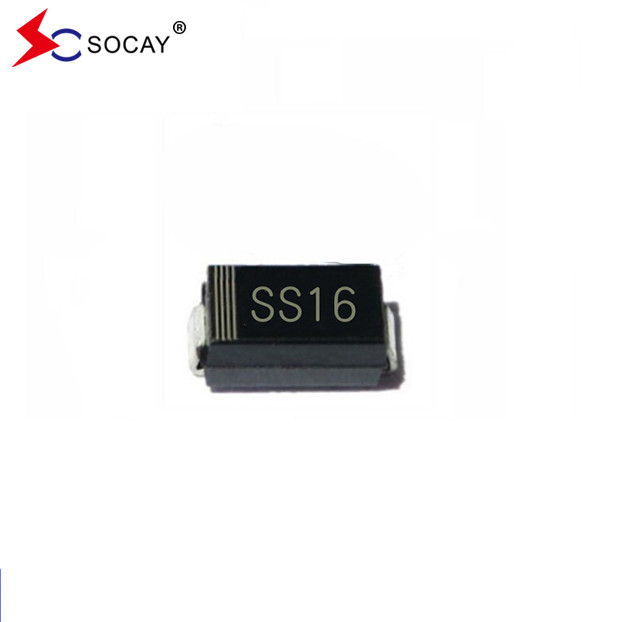

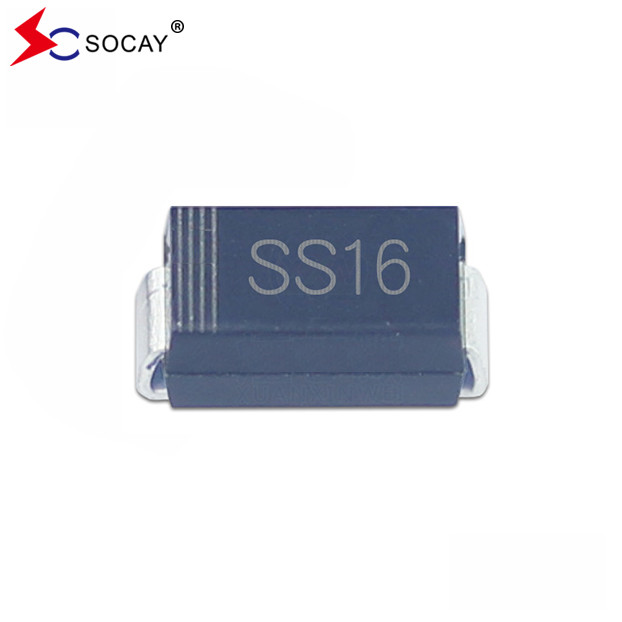

حزمة SMD 60 فولت شوتكي المصلح SS16A شوتكي ديود DO-214AC
ثنائي شوتكي الحاجز ورقة بيانات:SS12A~SS120A ((SMA)_v2211.1.pdf
SS16A خصائص ثنائي شوتكي:
يتوافق هذا المكون SS16A لمصلح Schottky مع RoHS 2002/95/1 و WEEE 2002/96/EC
SS16A المعلمات الفيزيائية للديودات Schottky:
قطبيته: الشريط الليزر يشير إلى نهاية الكاثود
SS16A ثنائي سكوتكي الرئيسي التصنيفات والخصائص:
| ثنائي شوتكي IF ((AV) | 1.0A |
| ثنائي شوتكي VRRM | 20 فولت إلى 200 فولت |
| ذروة التيار الأماميأناFSM | 40A |
| الـ SBD VF | 050 فولت، 0.55 فولت، 0.70 فولت، 0.85 فولت0.95 فولت |
| SS16A T-ماكس. | 125 درجة مئوية |
القياسات القصوى لديود شوتكي والبيانات الحرارية (تأ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| (شوتكي) البنود | الرمز | SS12أ | SS13أ | SS14أ | SS15أ | SS16أ | SS18أ | SS110أ | SS115أ | SS120أ | الوحدة |
|
شوتكي ماكس. ذروة متكررة الجهد العكسي |
شوتكي VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| دايوديو شوتكي ماكس | شوتكي VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
أقصى. الجهد الوقائي |
شوتكي Vالعاصمة | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
(شوتكي ماكس) ، متوسطة للأمام التيار المعدل
|
أناF(AV) | 1 | أ | ||||||||
|
دايوديو شوتكي ذروة التيار الأمامي |
شوتكي الأولFSM |
40 | أ | ||||||||
|
درجة تغير التيار الكهربائي للديودات (مقياس VR) |
dv/dt | 10000 | V/μs | ||||||||
|
المقاومة الحرارية(1) |
RθJL | 35 | °C/W | ||||||||
|
ثنائي شوتكي Tج..STG |
Tج..STG | 65 إلى +125 | °C | ||||||||
| الملاحظة 1:(شوتكي)مثبتة على جهاز الكمبيوتر المحمول مع مساحات مساحة 0.2 × 0.2 ′′ (5.0 × 5.0 ملم) من النحاس. | |||||||||||
البيانات الكهربائية لديود شوتكي (T)أ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| مواد ديود سكوتكي | ظروف شوتكي | الرمز | SS12A |
(إس إس 13 إيه) SS14A |
(إس إس 15 إيه) SS16A |
(إس إس 18 أ) SS110A |
(إس إس 115 أ) SS120A |
الوحدة | |
| الجهد المباشر الفوري | إذا كان (Schottky IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| ديود شوتكي | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| الملاحظة 2: اختبار النبضات من ثنائيات شوتكي: عرض النبضات 300μs، دورة العمل بنسبة 1٪. | |||||||||
SS16A أبعاد ثنائيات شوتكي:
SS16A مذكرات الديود Schottky:
أناF ((AV)نحن ننصح بأن الحالة الأسوأ للإنتاج لا تكون أكبر من 80%
أناFSM: يحدد هذا التصنيف من SS16A تيار الذروة غير المتكرر. وهذا ينطبق فقط على عملية غير طبيعية، والتي هي عامة خلال عمر الجهاز.
Tج: تخفيض هذه التصنيف من SS16A Schottky Diode عند استخدام جهاز لضمان موثوقية عالية. ونحن ننصح أن يتم استخدام الجهاز في Tجمن 100 درجة مئوية دقيقة
