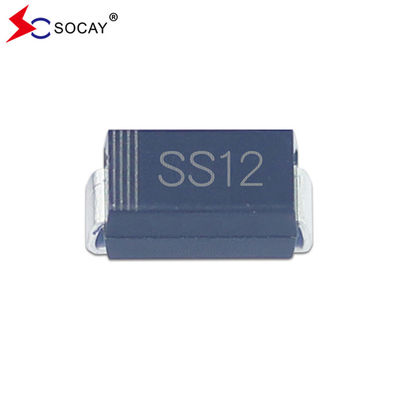

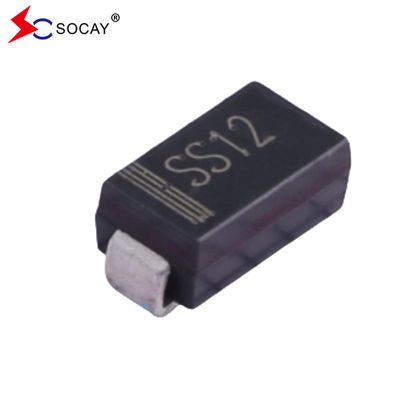

20 فولت ارتفاع متكرر الجهد العكسي SS12A شوتكي ثنائي الحاجز SMA حزمة
ثنائي شوتكي الحاجز ورقة بيانات:SS12A~SS120A ((SMA)_v2211.1.pdf
خصائص ثنائي الحاجز شوتكي:
260 درجة مئوية / 10 ثوان في المحطات
مكونات مطابقة لـ RoHS 2002/95/1 و WEEE 2002/96/EC
البيانات الميكانيكية للديود الحاجز Schottky:
القطبية: الشريط الليزر يشير إلى نهاية الكاثود
المواصفات والخصائص الرئيسية للديود الحاجز Schottky:
| أناF ((AV) | 1.0A |
| VRRM | 20 فولت إلى 200 فولت |
| أناFSM | 40A |
| VF | 050 فولت، 0.55 فولت، 0.70 فولت، 0.85 فولت0.95 فولت |
| T-ماكس. | 125 درجة مئوية |
القياسات القصوى للديود الحاجز Schottky والخصائص الحرارية (تأ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| البنود | الرمز | SS12أ | SS13أ | SS14أ | SS15أ | SS16أ | SS18أ | SS110أ | SS115أ | SS120أ | الوحدة |
|
الحد الأقصى للقمة المتكررة الجهد العكسي |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| أقصى جهد RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
أقصى مستوى من التيار المتردد الجهد الوقائي |
Vالعاصمة | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
الحد الأقصى للمتوسط إلى الأمام التيار المعدل
|
أناF(AV) | 1 | أ | ||||||||
|
ذروة التيار الأمامي 8.3ms نصف موجة سينوسية واحدة تتداخل مع الحمل الاسمي |
أناFSM |
40 | أ | ||||||||
|
معدل تغيير الجهد (مقياس VR) |
dv/dt | 10000 | V/μs | ||||||||
|
المقاومة الحرارية من التقاطع إلى الرصاص(1) |
RθJL | 35 | °C/W | ||||||||
|
نقطة التقاطع التشغيلية والتخزين نطاق الحرارة |
Tج..STG | 65 إلى +125 | °C | ||||||||
| الملاحظة 1: مثبتة على PCB مع مساحات مساحة 0.2 × 0.2 ′′ (5.0 × 5.0 ملم) من النحاس. | |||||||||||
الخصائص الكهربائية للديود الحاجز Schottky (Tأ= 25 درجة مئوية ما لم يذكر خلاف ذلك):
| البنود | ظروف الاختبار | الرمز | SS12A |
(إس إس 13 إيه) SS14A |
(إس إس 15 إيه) SS16A |
(إس إس 18 أ) SS110A |
(إس إس 115 أ) SS120A |
الوحدة | |
| الجهد المباشر الفوري | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| التيار العكسي | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| الملاحظة 2: اختبار النبض: عرض النبض 300μs، دورة العمل بنسبة 1٪. | |||||||||
ثنائي حاجز شوتكي SS12A أبعاد ثنائي:
ثنائي حاجز شوتكي SS12A الإشعار:
أناF ((AV)نحن نوصي بأن الحالة الأسوأ لا تتجاوز 80%
أناFSM: يحدد هذا التصنيف التيار القصوى غير المتكرر. وهذا ينطبق فقط على عملية غير طبيعية، والتي هي عامة خلال عمر الجهاز.
Tج: تخفيض هذه التصنيف عند استخدام جهاز لضمان موثوقية عالية.جتحت 100 درجة مئوية
