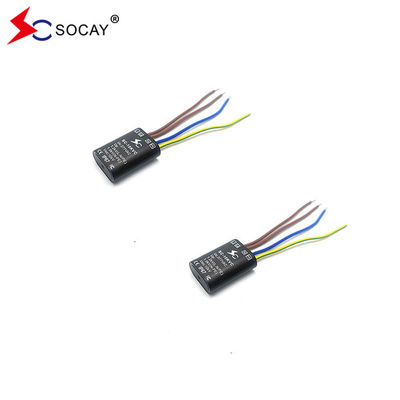

جهاز حماية الطاقة SPD من الفئة الثالثة SC-10KVC-277 يقاوم تأثير 10kV من فولتاج الطفرة
أداة حماية SPD من زيادة الطاقة ورقة بيانات:(إس سي 10 كي في سي-277_في 2209)1.pdf
تشريح جهاز الحماية من التزايد:
جهاز حماية الطفرات SC-10KVC-277 هو نوع من حماية الطفرات من مصدر الطاقة مناسب لشبكة الطاقة 220V. SPD تستخدم عادة في إضاءة الشوارع ، وإضاءة المناظر الطبيعية ، وإضاءة مرآب السيارات ،والعلامات الرقمية.......تتكون غلاف SPD من مادة مضادة للحريق ، و SPD مصنوع من غراء الأواني. ولها خصائص منع الحريق ، والماء والغبار.درجة حماية تصل إلى IP67التثبيت والتطبيق مريح جدا، مع خط اتصال L، N و PE.
السمةs:
التطبيقات:
الخصائص الكهربائية لجهاز الحماية من التوتر:
| الرمز | المعلم | القيمة | الوحدة |
| المعايير الكهربائية لـ SPD | الجهد التشغيلي المسموح به | 220 | VAC |
| الجهد المستمر | 277 | VAC | |
| وقت الاستجابة | 25 | ns | |
| مساحة القسم العرضي | 1 | ملم2 | |
| معايير زيادة SPD | الجهد الاسمي للتفريغ (1.2/50μs) (Vn) | 10 | كيلو فولت |
| حد أقصى لجهد التفريغ (1.2/50μs) (Vmax) | 20 | كيلو فولت | |
| مستوى حماية الجهد (أعلى) | L-N/PE | 1.2 | كيلو فولت |
| N-PE | 1.1 | كيلو فولت | |
|
ملاحظات: 1أوقات زيادة في فولتاج التفريغ الاسمي: ± 15T ؛ 2أقصى زمن لارتفاع فولتاج التفريغ: 1T. |
|||
تطبيق جهاز الحماية من التفوق / مخطط التدخين:
أبعاد نموذجية جهاز حماية التفوق:
معلومات عن العبوة:
| رقم الجزء | كمية |
| SC-10KVC-277 | 270 PCS / مربع |
تحذير:
