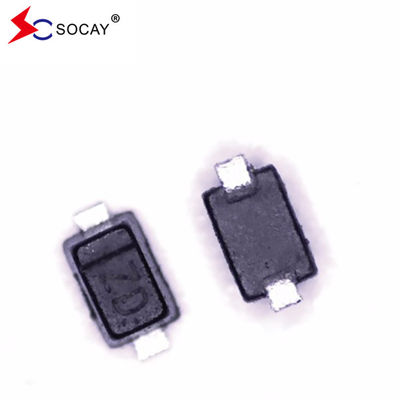

SOCAY الصناعة الأصلية الديود الحماية ESD SE12D5V11GW الجهد المنخفض 25V
ثنائي حماية ESD DATASHEET:SE12D5V11GW_v2108.1.pdf
ثنائي حماية ESDالخصائص:
ثنائي حماية ESDالتطبيقات:
ثنائي حماية ESDالخصائص الميكانيكية:
ثنائي حماية ESD تكوين الدبوس:
ثنائي حماية ESDالدرجات القصوى المطلقة (T)أ= 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| الرمز | المعلم | القيمة | الوحدات | |
| الـ TL | درجة حرارة لحام الرصاص | 260 (10 ثانية) | oC | |
| TSTG | نطاق درجة حرارة التخزين | -55 إلى +150 | oC | |
| القمة | نطاق درجة حرارة العمل | -55 إلى +150 | oC | |
| IEC61000-4-2 (ESD) | تفريغ الهواء | ±30 | KV | |
| IEC61000-4-2 (ESD) | إفراج عن الاتصال | ±30 | ||
| IEC61000-4-4 (EFT) | 40 | أ | ||
خصائص منحنى IV:
| الرمز | المعلم |
| أناPP | الحد الأقصى للاتجاه العكسي لذروة النبض |
| Vج | الجهد العازل @ IPP |
| VRWM | الجهد العكسي للقمة العاملة |
| أناR | الحد الأقصى لتسرب العكسيRWM |
| أناT | تيار الاختبار |
| Vب | تشغيل الجهدT |
| أناF | التيار الأمامي |
| VF | الجهد الأمامي @IF |
| ج | الحجم القصوى @VR=0V و f=1MHz |
ثنائي حماية ESDالخصائص الكهربائية (TA = 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| رمزأنا | الشروط | دقيقة | النوع | ماكس | الوحدة |
| VRالـ WM | --- | --- | --- | 12.0 | V |
| VBR | أناT= 1 mA | 14.1 | --- | --- | V |
| أناR | VR=12 فولت | --- | --- | 0.1 | μA |
| Vج | أناPP=5.0A، tp = 8/20μs | --- | --- | 25.0 | V |
| جج | VR= 0V، f = 1MHz | --- | 55.0 | --- | pF |
الكهرباءالخصائصsمنحنيات:
الشكل 1. 8/20μs شكل موجة النبض
الشكل 2(ب)اتصالات 8 كيلو فولت أوسيتيف لكلIEC 61000-4-2
التين3. 8 كيلو فولت سلبيةIEC 61000-4-2

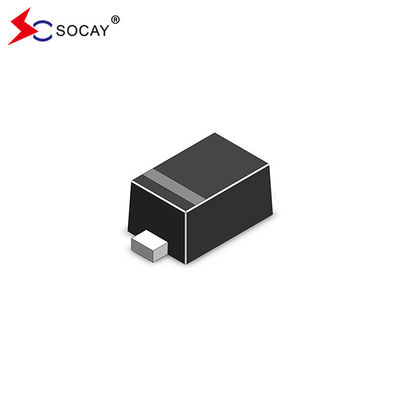

SOD-523 مخطط الحزمة والأبعاد:
| الرمز | ملمترات | بوصات | ||||
| دقيقة. | (نوم) | (ماكس) | دقيقة. | (نوم) | (ماكس) | |
| أ | 1.10 | 1.20 | 1.30 | 0.043 | 0.047 | 0.051 |
| ب | 0.70 | 0.80 | 0.90 | 0.028 | 0.032 | 0.035 |
| ج | 0.50 | 0.60 | 0.70 | 0.020 | 0.024 | 0.028 |
| د | 0.25 | 0.30 | 0.35 | 0.010 | 0.012 | 0.014 |
| ج | 0.07 | 0.14 | 0.20 | 0.0028 | 0.0055 | 0.0079 |
| ك | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
| S | 1.50 | 1.60 | 1.70 | 0.059 | 0.063 | 0.067 |
