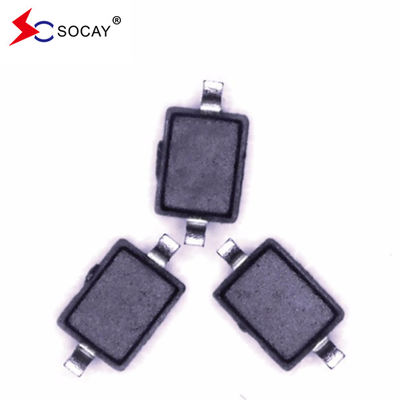

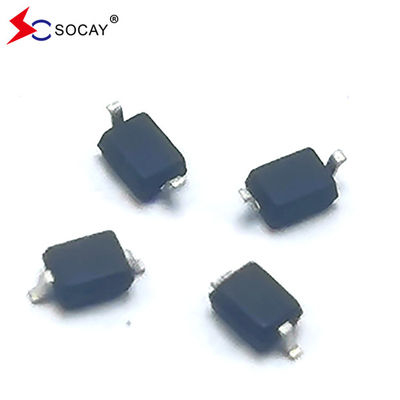

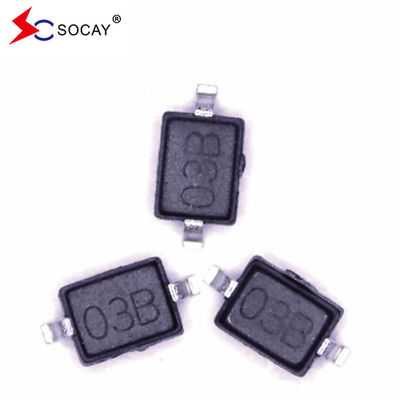

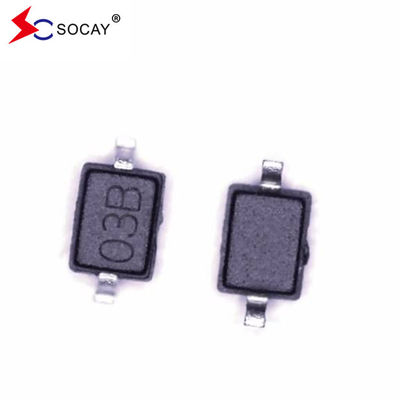

3.3V الديود الحماية ESD SE03D3D01GW مضاعفات الجهد العابر لحماية ESD
ثنائي حماية ESDورقة بيانات:(سي 03 دي 3 دي 01 جي دبليو)1.pdf
ثنائي حماية ESDالخصائص:
وقت الاستجابة < 1ns
ثنائي حماية ESDالتطبيقات:
واجهة USB
ثنائي حماية ESDالخصائص الميكانيكية:
ثنائي حماية ESD تكوين الدبوس:
ثنائي حماية ESDالدرجات القصوى المطلقة (T)أ= 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| المعلم | الرمز | القيمة | الوحدات |
ESD حسب IEC 61000-4-2 (الهواء) | VESD | ± 25 | KV |
| نطاق درجة حرارة العمل | (تي جيه) | -55 ~ +150 | °C |
| نطاق درجة حرارة التخزين | TSTG | -55 ~ +150 | °C |
| درجة حرارة الطاقة من الرصاص | الـ TL | 260 | °C |
ثنائي حماية ESDالخصائص الكهربائية (TA = 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| رقم الجزء | VRWM (V) (ماكس) | (في بي) (V) (دقيقة) | إيه تي (mA) | VC @ 1A (V) (ماكس) | VC (V) | IR (μA) (ماكس) | سي جي (pF) (النوع) | |
| (ماكس) | (@A) | |||||||
| SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
الكهرباءالخصائصsمنحنيات:
الشكل 1. شكل موجة النبض
التين2.طاقة النبضات القصوى غير المتكررة مقابل وقت النبضات
التين3. منحنى تخفيض الطاقة
التين4.سعة التقاطع مقابلالجهد العكسي

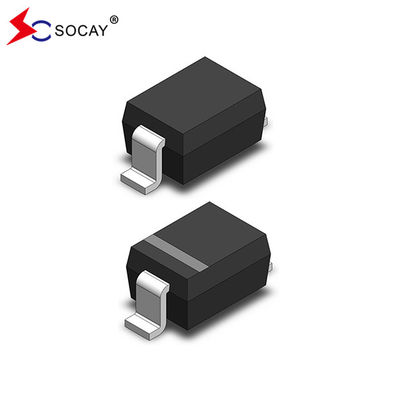

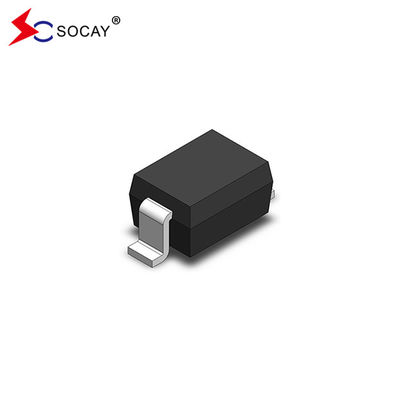

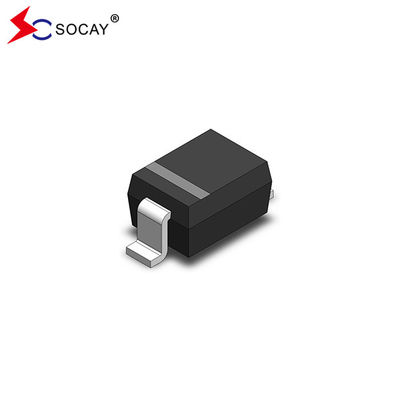

SOD-323 مخطط الحزمة والأبعاد:
| الرمز | الأبعاد بالميليمترات | |
| دقيقة. | (ماكس) | |
| أ | ... | 1.00 |
| A1 | 0.00 | 0.10 |
| A2 | 0.80 | 0.90 |
| ب | 0.25 | 0.35 |
| ج | 0.08 | 0.15 |
| د | 1.20 | 1.40 |
| E | 1.60 | 1.80 |
| E1 | 2.50 | 2.70 |
| e | 1.80 | 2.04 |
| (ل) | 0.475 REF | |
| L1 | 0.25 | 0.40 |
| θ | 0° | 8° |
