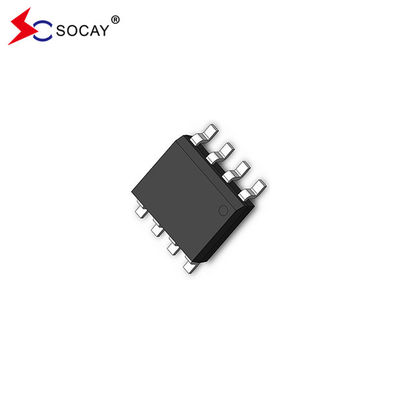

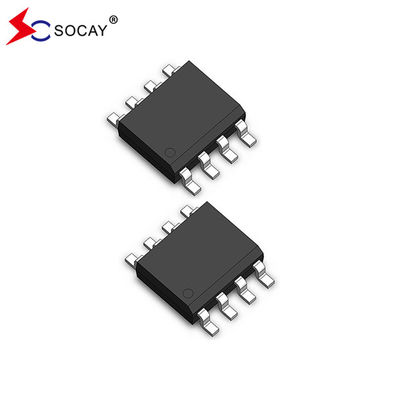

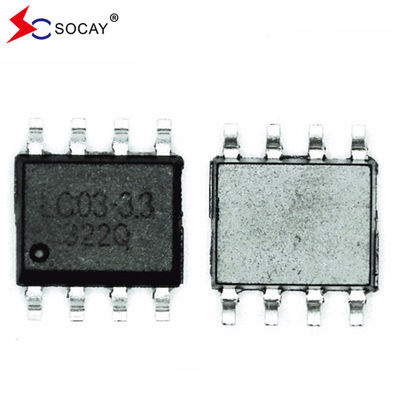

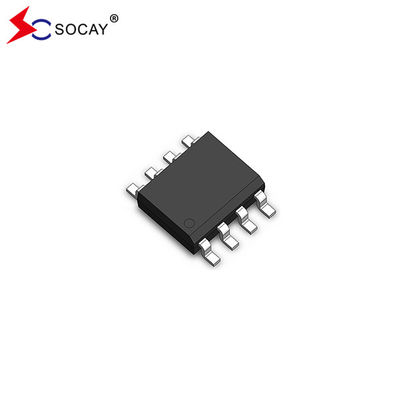

MSOP-8 حزمة ESD المصفوفات SE02P8M14HA سعة منخفضة للغاية 1.5pF @ 3.0V (نموذجي) حماية ESD الطفرة
المجموعات ESD DATASHEET:(إس إم 02P8M14HA_v2207)1.pdf
خصائص صفائح ESD:
الجهد التشغيلي المنخفض والجهد المضغوط
تطبيقات صفائح ESD:
المجموعات ESD الخصائص الميكانيكية:
مخطط وظيفي للمصفوفات ESD:
المجموعات ESD الحد الأقصى المطلق للقيم (T)أ= 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| الرمز | المعلم | القيمة | الوحدات |
| VESD |
ESD حسب IEC 61000-4-2 ((هواء) إصدار إصدارات ESD حسب IEC 61000-4-2 (التواصل) |
±30 ±30 |
KV |
| (توب) | درجة حرارة العمل | -55 إلى +125 | °C |
| TSTG | درجة حرارة التخزين | -55 إلى +150 | °C |
| TLST | درجة حرارة لحام الرصاص | 260 ((10 ثانية) | °C |
خصائص منحنى IV:
| الرمز | المعلم |
| VRWM | الجهد العكسي العامل الاسمي |
| IR | تيار التسرب العكسي @ VRWM |
| Vt1 | تشغيل الجهد |
| انها | تيار الزناد @ Vt1 |
| Vh | الجهد الاحتياطي |
| .. | التيار الحالي @ Vh |
| VC | تشغيل الجهد |
| الـ IPP | الحد الأقصى لتيار النبض |
| VBR | تشغيل الجهد |
| سي جي | قدرة الطفيليات |
الخصائص الكهربائية (TA = 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| الرمز | حالة الاختبار | الحد الأدنى | النوعالعقلية | ماكسإيموم | الوحدة |
| VRWM | ... | ... | ... | 2.8 | V |
| أناR | VRWM=2.8 فولت، T=25°C | ... | 0.1 | 1.0 | μA |
| Vt1 | أناt1=100μA | 3.0 | 3.7 | 4.5 | V |
| Vh | أناh=10mA | 3.0 | ... | 4.0 | V |
| Vج |
أناPP=2A، tp=8/20μs (كل سطر) |
... | ... | 5.0 | V |
| Vج |
أناPP=10A، tp=8/20μs (كل سطر) |
... | ... | 8.0 | V |
| Vج |
أناPP=24A، tp=8/20μs (كل سطر) |
... | ... | 14.0 | V |
| جج |
VR=3.0V، f=1MHz (كل سطر) |
... | 1.5 | 2.5 | pF |
صفائح ESDمنحنيات مميزة:
الشكل 1، 8/20 ميكروسكيلات شكل موجة النبض الشكل 2.التوتر التشغيل Vجمقابل I الحاليPP
الشكل الثالثتشغيل ESD من I/O إلى GND
(+ 8kV الاتصال حسب IEC 61000-4-2) الشكل4.السعة الطبيعية مقابل الجهد
MSOP-8 مخطط الحزمة والأبعاد:
| الرمز | ملمترات | بوصات | ||
| الحد الأدنى | أقصى | الحد الأدنى | أقصى | |
| أ | 4.800 | 5.000 | 0.189 | 0.196 |
| ب | 3.800 | 4.000 | 0.150 | 0.157 |
| ج | 1.350 | 1.750 | 0.054 | 0.068 |
| د | 0.350 | 0.490 | 0.014 | 0.019 |
| F | 0.400 | 1.250 | 0.016 | 0.049 |
| G | 1.27 بي إس سي | 0.05 BSC. | ||
| ج | 0.180 | 0.250 | 0.007 | 0.009 |
| ك | 0.100 | 0.250 | 0.004 | 0.008 |
| (ب) | 5.800 | 6.200 | 0.229 | 0.244 |
| R | 0.250 | 0.500 | 0.010 | 0.019 |
