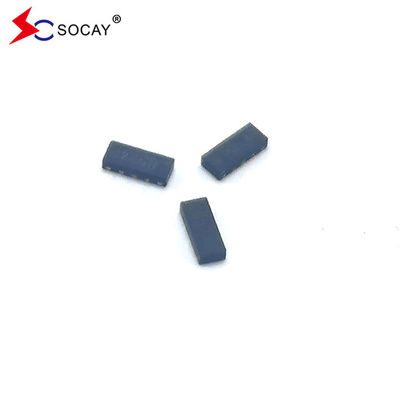

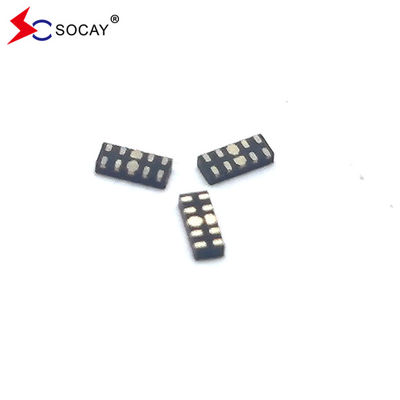

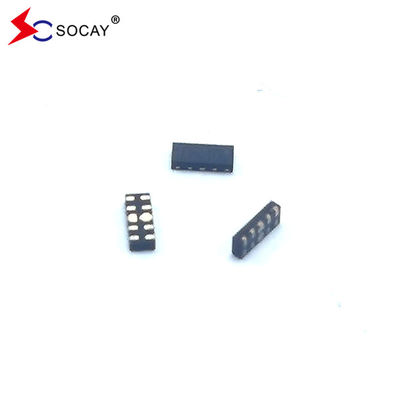

DFN2510-10L المجموعات ESD SE05NRD34GU الجهد العامل 5.0V لحماية ESD
المجموعات ESD DATASHEET:(إس.إيه.05إن.آر.دي.34جو_في2307)1.pdf
خصائص صفائح ESD:
وقت الاستجابة < 1 ns
تطبيقات صفائح ESD:
المجموعات ESD الخصائص الميكانيكية:
مخطط وظيفي للمصفوفات ESD:
المجموعات ESD الحد الأقصى المطلق للقيم (T)أ= 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| الرمز | المعلم | القيمة | الوحدات |
| TLST | درجة حرارة لحام الرصاص | 260 (10 ثانية) | °C |
| TSTG | نطاق درجة حرارة التخزين | -55 إلى +150 | °C |
| (توب) | نطاق درجة حرارة العمل | -55 إلى +125 | °C |
| VESD | ESD حسب IEC 61000-4-2 ((هواء) | ± 20 | KV |
| إصدار إصدارات ESD حسب IEC 61000-4-2 (التواصل) | ± 15 | ||
خصائص منحنى IV:
| الرمز | المعلم |
| الـ IPP | الحد الأقصى للاتجاه العكسي لذروة النبض |
| VC | تشغيل الجهد |
| VRWM | الجهد العكسي للقمة العاملة |
| IR | الحد الأقصى لتدفق التيار العكسي @ VRWM |
| VBR | تشغيل الجهد |
| إيه تي | تيار الاختبار |
| إذا | التيار الأمامي |
| VF | الجهد الأمامي @ IF |
الخصائص الكهربائية (TA = 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| الرمز | حالة الاختبار | الحد الأدنى | نموذجي | أقصى | الوحدات |
| VRWM | أي دبوس إدخال / إخراج إلى GND | ... | ... | 5.0 | V |
| IR | VRWM=5V، T=25°C | ... | ... | 1.0 | μA |
| VBR | IT = 1mA | 6.0 | ... | ... | V |
| VC | IPP=1A، tp=8/20μs | ... | 10 | ... | V |
| VC | IPP=4A، tp=8/20μs | ... | 13 | ... | V |
| سي جي | VR=0V، f=1MHz | ... | 0.60 | ... | pF |
| سي جي | VR=0V، f=1MHz | ... | 0.40 | ... | pF |
معلومات التطبيقات المتعلقة بمجموعات ESD:
تصميم العرض العلوي لمواجهة HDMISE05NRD34GU
DFN2510-10L مخطط الحزمة والأبعاد:
| الرمز | الأبعاد بالميليمترات | ||
| دقيقة. | (نوم) | (ماكس) | |
| أ | 0.45 | 0.50 | 0.55 |
| A1 | ... | 0.02 | 0.05 |
| ب | 0.15 | 0.20 | 0.25 |
| ب1 | 0.35 | 0.40 | 0.45 |
| ب2 | 0.20 | 0.25 | 0.30 |
| ج | 0.10 | 0.15 | 0.20 |
| د | 2.45 | 2.50 | 2.55 |
| e | 0.50 BSC | ||
| إند | 2.00 BSC | ||
| E | 0.95 | 1.00 | 1.05 |
| (ل) | 0.35 | 0.40 | 0.45 |
| L1 | 0.075 REF | ||
| L2 | 0.050 REF | ||
| h | 0.08 | 0.12 | 0.15 |
| R | 0.05 | 0.10 | 0.15 |
