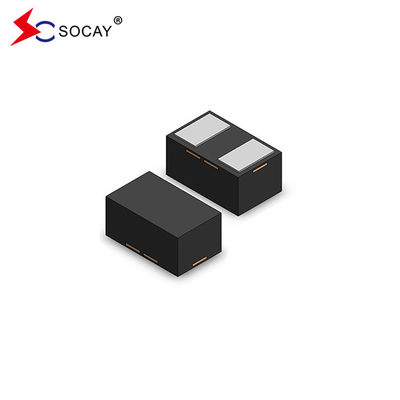

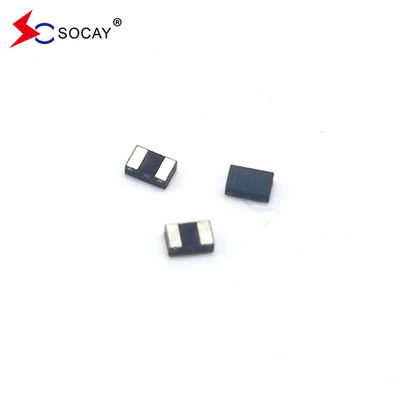

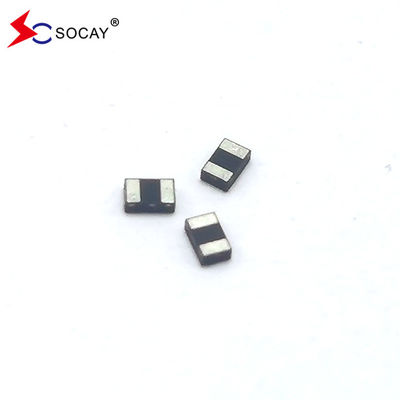

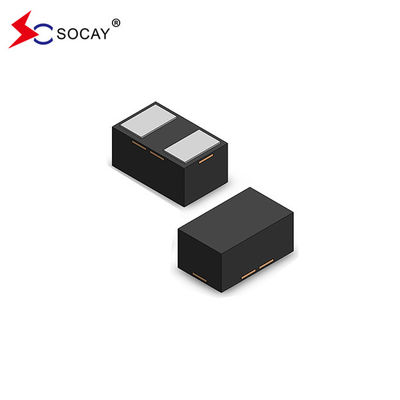

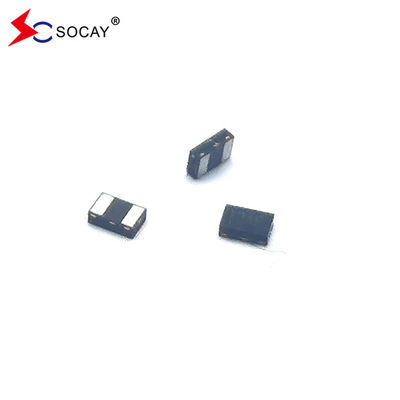

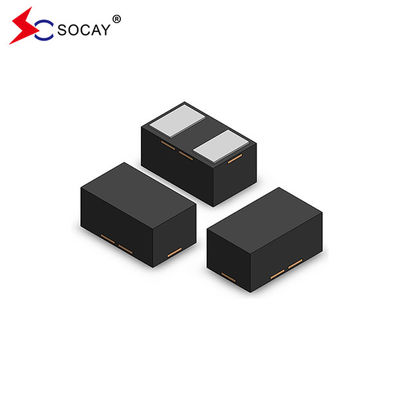

صفوف ESD ذات سعة منخفضة لحماية ESD SE03N6L01GZ فولتاج تشغيل 3.3V
المجموعات ESD DATASHEET:(إس.أ.إيه.إم.إيه)1.pdf
خصائص صفائح ESD:
تطبيقات صفائح ESD:
المجموعات ESD الخصائص الميكانيكية:
مخطط وظيفي للمصفوفات ESD:
المجموعات ESD الحد الأقصى المطلق للقيم (T)أ= 25 درجة مئوية ما لم يتم تحديد خلاف ذلك):
| الرمز | المعلم | القيمة | الوحدات |
| T(ل) | درجة حرارة لحام الرصاص | 260 (10 ثانية) | oC |
| Tأوب | نطاق درجة حرارة العمل | -55 إلى +125 | °C |
| TSTG | نطاق درجة حرارة التخزين | -55 إلى +150 | °C |
| Vالـ ESD | ESD حسب IEC61000-4-2 (الهواء) | ± 25 | كيلو فولت |
| ESD حسب IEC61000-4-2 (اتصال) | ± 25 | ||
الخصائص الكهربائية (Tأ=25°C ما لم يحدد خلاف ذلك):
| المعلم | الرمز | الشروط | دقيقة. | -أجل. | (ماكس) | الوحدات |
| الجهد العكسي للعمل | VRWM | ... | ... | ... | 3.3 | V |
| فولتاج الانقطاع | VBR | IT = 1mA | 5.0 | ... | 6.5 | V |
| تيار التسرب | IR | VRWM = 3.3V | ... | ... | 1.0 | μA |
| فولتاج التشغيل | VC | IPP = 1A ، tP = 8/20μs | ... | 9.0 | ... | V |
| فولتاج التشغيل | VC | IPP = 5A ، tP = 8/20μs | ... | 19.0 | ... | V |
| سعة التقاطع | سي جي | VR = 0V ، f = 1MHz | ... | 0.4 | ... | pF |
المصفوفات ESD منحنيات خصائص:
الشكل 1.شكل موجة النبض
الشكل 2الـ ESD(ب)القرحةWأوفورم(وفقًا لـ IEC 61000-4-2)
DFN1006-2L مخطط الحزمة والأبعاد:
| الرمز | ملمترات | بوصات | ||
| دقيقة. | (ماكس) | دقيقة. | (ماكس) | |
| أ | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| د | 0.950 | 1.050 | 0.037 | 0.041 |
| E | 0.550 | 0.650 | 0.022 | 0.026 |
| D1 | 0.450 REF | 0.018 REF | ||
| E1 | 0.400 REF | 0.016 REF | ||
| ب | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| (ل) | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 REF | 0.000 REF | ||
